رہائشی توانائی کے ذخیرہ کرنے کے نظام

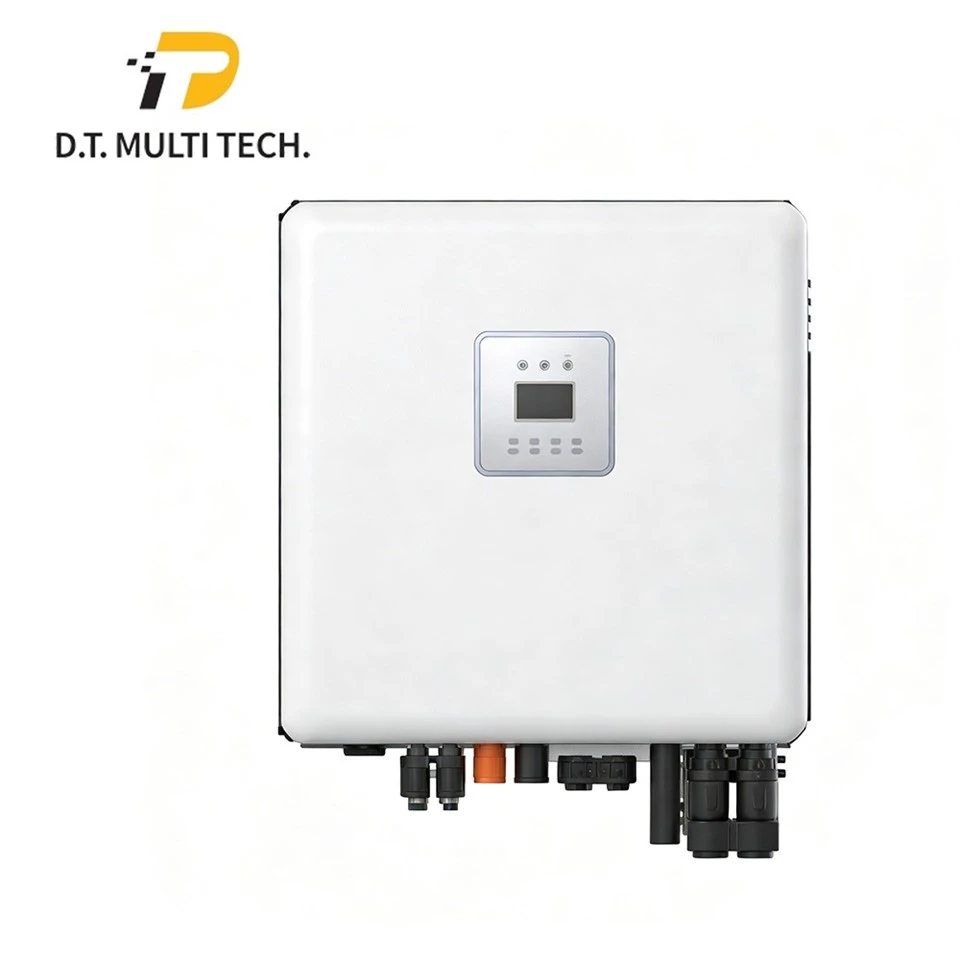

ہماراسنگل فیز ہائبرڈ انورٹرجدید رہائشی اور چھوٹی تجارتی توانائی اسٹوریج ایپلی کیشنز کے لئے ڈیزائن کیا گیا ہے ، جس میں گرڈ - منسلک آپریشن کا امتزاج ، ایک کمپیکٹ حل میں - گرڈ کی صلاحیت ، اور قابل اعتماد بیک اپ پاور کے لئے تیار کیا گیا ہے۔
48V بیٹری سسٹم ، اعلی ایم پی پی ٹی کارکردگی ، اور مکمل EU گرڈ تعمیل کی حمایت کے ساتھ ، یہ انسٹالرز اور سسٹم انٹیگریٹرز کو مستحکم ، لچکدار اور مستقبل کے ساتھ - پروف ہائبرڈ انورٹر حل فراہم کرتا ہے۔
میں دستیاب ہے3.6KW ، 5KW ، اور 6KW، اس انورٹر کو یورپی سنگل - فیز پاور نیٹ ورکس کے لئے بہتر بنایا گیا ہے اور گھریلو شمسی توانائی سے متعلق ذخیرہ کرنے کے نظام ، ولاز اور چھوٹے تجارتی منصوبوں میں بڑے پیمانے پر استعمال کیا جاتا ہے۔
- گرڈ پر ، آف - گرڈ ، اور بیک اپ ایپلی کیشنز پر
یہسنگل فیز ہائبرڈ انورٹرمتعدد آپریٹنگ طریقوں کی حمایت کرتا ہے ، جس سے نظام کو گرڈ کے مختلف حالات اور صارف کی ضروریات کو اپنانے کی اجازت ملتی ہے۔
- زیادہ سے زیادہ خود - کھپت کے لئے گرڈ - منسلک آپریشن
- آف - گرڈ آپریشن جب افادیت کی طاقت دستیاب نہیں ہے
- گرڈ کی ناکامی کے تحت تیز سوئچنگ ٹائم کے ساتھ بیک اپ بجلی کی فراہمی
a کے ساتھ10 ملی میٹر سے بھی کم وقت کا سوئچنگ، رہائشی صارفین کے لئے توانائی کی حفاظت کو یقینی بناتے ہوئے ، بجلی کی بندش کے دوران اہم گھریلو بوجھ بغیر کسی رکاوٹ کے کام جاری رکھ سکتا ہے۔
سسٹم استحکام اور رسک کنٹرول
رہائشی توانائی کے ذخیرہ کرنے کی تنصیبات کے لئے طویل - ٹرم سسٹم استحکام اہم ہے ، جہاں غیر منصوبہ بند ٹائم ٹائم براہ راست اختتامی صارفین اور خدمات کے اخراجات کو متاثر کرتا ہے۔ یہ انورٹر ایک جامع تحفظ کے فن تعمیر کو مربوط کرتا ہے ، جس میں ڈی سی تنہائی ، پی وی اور بیٹری ریورس کنکشن پروٹیکشن ، آؤٹ پٹ مختصر - سرکٹ اور اس سے زیادہ - وولٹیج تحفظ کے ساتھ ساتھ موصلیت کی رکاوٹ کی نگرانی بھی شامل ہے۔ فین لیس قدرتی کولنگ ڈیزائن اور IP65 دیوار میکانکی لباس کو کم سے کم کرکے اور بیرونی ماحول میں مستحکم آپریشن کی اجازت دے کر قابل اعتماد کو مزید بڑھاتا ہے۔ یہ خصوصیات ایک ساتھ مل کر ، ایک مضبوط خطرہ - کنٹرول فاؤنڈیشن کی تشکیل کرتی ہیں ، جس سے سسٹم انٹیگریٹرز کو کم بحالی کی ضروریات اور پیش گوئی کرنے والی لمبی - اصطلاح کی کارکردگی کے ساتھ قابل اعتماد ہائبرڈ انرجی سسٹم کی فراہمی میں مدد ملتی ہے۔
مصنوعات کی وضاحتیں
| DT-3K6L1 | DT-5KL1 | DT-6KL1 | ||
| پی وی (ڈی سی ان پٹ) | تجویز کردہ زیادہ سے زیادہ پی وی ان پٹ پاور | 4800W | 8000W | 8000W |
| زیادہ سے زیادہ ان پٹ وولٹیج (VOC) | 580V | 580V | 580V | |
| ایم پی پی ٹی آپریٹنگ وولٹیج کی حد | 120-550V | 120-550V | 120-550V | |
| ایم پی پی ٹی کی تعداد | 1 | 2 | 2 | |
| زیادہ سے زیادہ فی ایم پی پی ٹی ان پٹ ڈوروں کی تعداد | 1 | 1 | 1 | |
| زیادہ سے زیادہ ان پٹ موجودہ فی ایم پی پی ٹی | 13A | 13/13A | 13/13A | |
| زیادہ سے زیادہ مختصر - سرکٹ موجودہ فی ایم پی پی ٹی | 20A | 20A | 20A | |
| - گرڈ پر (دو طرفہ) | درجہ بند ان پٹ پاور | 3600W | 5000W | 6000W |
| ریٹیڈ ان پٹ کرنٹ | 15.7A | 21.7A | 26.1A | |
| درجہ بند گرڈ وولٹیج | 230V (L ، N ، PE) 50/60Hz | 230V (L ، N ، PE) 50/60Hz | 230V (L ، N ، PE) 50/60Hz | |
| thdi | <3% | <3% | <3% | |
| پاور فیکٹر | -0.8→+0.8 | -0.8→+0.8 | -0.8→+0.8 | |
| بیٹری پیرامیٹرز (دو طرفہ) | بیٹری کی قسم | SLA & LIFEPO4 | SLA & LIFEPO4 | SLA & LIFEPO4 |
| بیٹری وولٹیج کی حد | 40-60V | 40-60V | 40-60V | |
| درجہ بندی والی بیٹری وولٹیج | 48 وی ڈی سی | 48 وی ڈی سی | 48 وی ڈی سی | |
| زیادہ سے زیادہ چارج/ڈسچارج موجودہ | 50A | 100A | 100A | |
| بی ایم ایس مواصلات کا موڈ | 485 ، کر سکتے ہیں | 485 ، کر سکتے ہیں | 485 ، کر سکتے ہیں | |
| بیک - up آؤٹ پٹ (AC آؤٹ پٹ) | ریٹیڈ آؤٹ پٹ پاور | 3600W/3600VA | 5000W/5000VA | 6000W/6000VA |
| ریٹیڈ آؤٹ پٹ موجودہ | 15.7A | 21.7A | 26.1A | |
| ریٹیڈ آؤٹ پٹ وولٹیج | 230V (L ، N ، PE) 50/60Hz | 230V (L ، N ، PE) 50/60Hz | 230V (L ، N ، PE) 50/60Hz | |
| اضافے کی طاقت | 3780VA ، 10 منٹ 4500VA ، 1 منٹ 5400va ، 1s |
5200VA ، 10 منٹ 6250VA ، 1 منٹ 7500va ، 1s |
6300VA ، 10 منٹ 7500VA ، 1 منٹ 9000va ، 1s |
|
| THDV (@ لکیری بوجھ) | <3% | <3% | <3% | |
| سوئچنگ ٹائم | <10ms | <10ms | <10ms | |
| کارکردگی | زیادہ سے زیادہ ایم پی پی ٹی کی کارکردگی | 99.90% | 99.90% | 99.90% |
| زیادہ سے زیادہ کارکردگی | 97.20% | 98.00% | 98.00% | |
| یورپی کارکردگی | 96.40% | 97.10% | 97.10% | |
| بیٹری چارجنگ/خارج کرنے کی کارکردگی | 94.00% | 94.00% | 94.00% | |
| تحفظ | تحفظ | ✓ ڈی سی سوئچ ✓ پی وی ریورس کنکشن پروٹیکشن ✓ بیٹری ریورس کنکشن پروٹیکشن آؤٹ پٹ مختصر - سرکٹ پروٹیکشن ✓ آؤٹ پٹ اوور وولٹیج پروٹیکشن انشولیشن انعاداری کا پتہ لگانے ✓ غیر موجودہ موجودہ پتہ لگانے ✓ANTI - جزیرے سے تحفظ | ||
| اضافے سے تحفظ | پی وی ٹائپ III AC: قسم III | |||
| آئی پی کی درجہ بندی | IP65 | IP65 | IP65 | |
| جنرل پیرامیٹرز | آپریٹنگ درجہ حرارت کی حد | -25 ~ 60 ڈگری | -25 ~ 60 ڈگری | -25 ~ 60 ڈگری |
| نسبتا نمی کی حد | 0~95% | 0~95% | 0~95% | |
| تنصیب کی قسم | دیوار سوار | دیوار سوار | دیوار سوار | |
| کولنگ موڈ | قدرتی کولنگ | قدرتی کولنگ | قدرتی کولنگ | |
| مواصلات | wi - fi ؛ R485 ؛ کر سکتے ہیں جی پی آر ایس | wi - fi ؛ R485 ؛ کر سکتے ہیں جی پی آر ایس | wi - fi ؛ R485 ؛ کر سکتے ہیں جی پی آر ایس | |
| ڈسپلے | LCD ؛ ایپ | LCD ؛ ایپ | LCD ؛ ایپ | |
| مکینیکل وضاحتیں | انورٹر طول و عرض (L*W*H) (ملی میٹر) | 535*485*198.5 | 535*485*198.5 | 535*485*198.5 |
| خالص وزن (کلوگرام) | 27.5 | 29 | 29 | |
| کارٹن کے طول و عرض (L*W*H) (ملی میٹر) | 715*565*331 | 715*565*331 | 715*565*331 | |
| مجموعی وزن (کلوگرام) | 31.5 | 34.5 | 34.5 | |
| وارنٹی | 5 سال معیاری (10/15 سال اختیاری) | |||
یورپی گرڈ معیارات کے لئے ڈیزائن کیا گیا ہے
پیشہ ور انسٹالرز اور ای پی سی شراکت داروں کے لئے ، کسی پروجیکٹ کے لئے کسی بھی ہائبرڈ انورٹر پر غور کرنے سے پہلے گرڈ کی تعمیل پہلی چوکی ہے۔ خاص طور پر یورپی یونین کے رہائشی منڈیوں کے لئے بنایا گیا ہے ، یہ ہائبرڈ انورٹر گرڈ کے بڑے ضوابط اور حفاظتی معیارات کی تعمیل کرتا ہے ، جن میں شامل ہیں:
- EN 50549-1
- VDE 4105
- NTS قسم a
- IEC 62109-1 / IEC 62109-2
اس سے زیادہ تر یورپی ممالک میں تنصیب کے لئے موزوں ہوتا ہے جہاں منصوبے کی منظوری اور کمیشننگ کے لئے گرڈ کی منظوری اور تعمیل ضروری ہے۔ اس سے انسٹالرز کو پروجیکٹ کی ٹائم لائنز کو مختصر کرنے اور سائٹ ایڈجسٹمنٹ - پر غیر ضروری سے بچنے میں مدد ملتی ہے۔
سوالات
س: کیا یہ انورٹر مکمل طور پر یورپی گرڈ کے ضوابط کے مطابق ہے؟
A: ہاں۔ انورٹر کو یورپی گرڈ کے اہم معیارات کو پورا کرنے کے لئے ڈیزائن کیا گیا ہے ، بشمول EN 50549-1 ، VDE 4105 اور NTS قسم A ، اور IEC 62109-1 / IEC 62109-2 حفاظتی تقاضوں کے مطابق۔ اس سے زیادہ تر یورپی یونین کے بازاروں میں رہائشی تنصیبات کے لئے ہموار گرڈ کی منظوری کو یقینی بنایا جاتا ہے۔
س: کیا متعدد یونٹ متوازی طور پر منسلک ہوسکتے ہیں؟
A: ہاں۔ انورٹر 6 یونٹوں کے متوازی آپریشن کی حمایت کرتا ہے ، جس سے یہ بڑے رہائشی نظاموں ، ولاوں اور چھوٹے تجارتی توانائی کے ذخیرہ کرنے کے منصوبوں کے لئے موزوں ہے۔
س: انورٹر میں تحفظ کی کون سی خصوصیات کو مربوط کیا جاتا ہے؟
A: انورٹر میں تحفظ کے جامع افعال شامل ہیں جیسے ڈی سی تنہائی ، پی وی اور بیٹری ریورس کنکشن پروٹیکشن ، آؤٹ پٹ مختصر - سرکٹ پروٹیکشن ، آؤٹ پٹ - وولٹیج سے تحفظ ، موصلیت کی رکاوٹ کا پتہ لگانے ، بقایا موجودہ کا پتہ لگانے ، اور اینٹی - جزیرے سے تحفظ۔
س: نگرانی اور مواصلات کے کون سے اختیارات دستیاب ہیں؟
A: انورٹر WIFI ، GPRS ، RS485 ، اور CAN مواصلات کے ساتھ ساتھ LCD ڈسپلے اور موبائل ایپ کی نگرانی کے ساتھ ، دور دراز کے نظام کی نگرانی اور آسان دیکھ بھال کی اجازت دیتا ہے۔
س: معیاری وارنٹی کی مدت کتنی ہے؟
A: انورٹر 5 سالہ معیاری وارنٹی کے ساتھ آتا ہے ، جس میں 10 یا 15 سال تک اختیاری توسیع وارنٹی ہوتی ہے ، جو منصوبے کی ضروریات پر منحصر ہے۔
